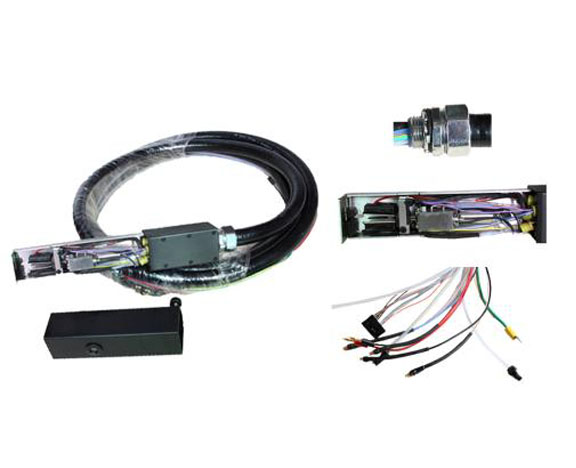

噴碼機噴頭

噴碼機的主機主要部件由電源板、供墨系統、鍵盤、CPU板、噴頭及觸發器六部分組成。電源板為噴碼機提供5V和20V的電源。二、供墨系統為噴碼機提供0.04MPa的氣壓，它主要由氣壓調節閥，氣泵，供墨管，供氣管，墨水噴碼機的主機主要部件由電源板、供墨系統、鍵盤、CPU板、噴頭及觸發器六部分組成。一、電源板為噴碼機提供5V和20V的電源。二、供墨系統為噴碼機提供0.04MPa的氣壓，它主要由氣壓調節閥，氣泵，供墨管，供氣管，墨水桶組成。三、鍵盤由顯示模塊，通訊模塊，驅動模塊,處理模塊組成。四、CPU板主要由CPU、通訊組、EPROM及電池、噴頭驅動組構成。（一）CPU：所有程序信號處理及噴碼機動作控制。（二）通訊組：提供與鍵盤通訊所需的信號。（三）EPROM及電池：保存所有的用戶設定的參數和打印內容。（四）噴頭驅動組：由CPU控制為噴頭的動作提供動力。五、噴頭由密封墊、墨水接頭、控制線接頭、噴嘴片、墨槽、線圈、上蓋板、頂桿、彈簧組成。（一）密封墊：密封各部件間的連接。（二）墨水接頭：噴頭墨水的管路接頭。（三）控制線接頭：控制線與噴頭的連接接頭。（四）噴嘴片：噴嘴片由7個0.16mm的孔組成，它

咨詢熱線：17751244886

產品詳情
聯系我們

噴碼機噴頭的加熱結構，包括基板，基板的正面設有油墨通道和第一閥組件，第一閥組件用于控制油墨選擇性通過油墨通道，油墨通道包括直管段和彎曲加熱段，基板的背面設置有用于對彎曲加熱段進行加熱的加熱裝置，其特征在于，第一閥組件安裝在油墨通道的直管段位置，第一閥組件與加熱裝置在基板厚度方向相互錯開，彎曲加熱段與加熱裝置在基板厚度方向相互正對。本實用新型不僅能實現對油墨通道進行加熱的功能，同時避免對第一閥組件進行加熱，防止對第一閥組件的破壞，提高了新型噴碼機噴頭工作的穩定性，延長了使用壽命，提高了噴碼精度，降低了使用成本。該發明有效的使油溫得到提高，保證了噴碼的質量，同時保證了內部電子元件不被加熱裝置燒壞，但是該發明還存在著通過在基板設置的加熱裝置連接加熱管，進行加熱，不能智能的控制加熱溫度和溶劑的添入量。同時現有的噴碼機加熱結構通常采用加熱片，這樣使加熱管受熱不均勻，油溫上升效率慢，同時也妨礙了傳感器對油墨溫度的監測。

噴碼機噴頭，包括噴頭主體、噴嘴、噴腔、充電槽和高壓偏轉極，噴嘴、噴腔、充電槽、高壓偏轉極均設置于噴頭主體上，噴腔通過供墨管與外部管路系統進行連接，所述噴頭主體上還設有噴頭加熱裝置和智能控制器，在噴嘴外側設有噴頭密封裝置。

加熱裝置包括：基板，在基板下方設有供墨管和溶劑管，上方設有安裝部，在供墨管上設有控制閥I，在溶劑管上設有控制閥II，所述供墨管包括直管供墨管和彎管供墨管，在彎管供墨管上設有均勻分布的耳鉤，在耳鉤上纏繞有電阻絲并通過電連接智能控制器，所述安裝部?jì)仍O有用于安裝智能控制器的內腔。

噴頭密封裝置為封蓋狀，其一端與噴頭以轉動方式連接并通過電連接智能控制器，當噴碼機剛開機時，噴嘴并不進行噴墨，直到內部的傳感器監測到油墨循環系統運行正常后，將信息傳輸至智能控制器，控制噴頭密封裝置打開，在即將停機之前，當油墨循環系統還沒有停止工作時，噴頭密封裝置扣合從而使噴嘴閉合。
